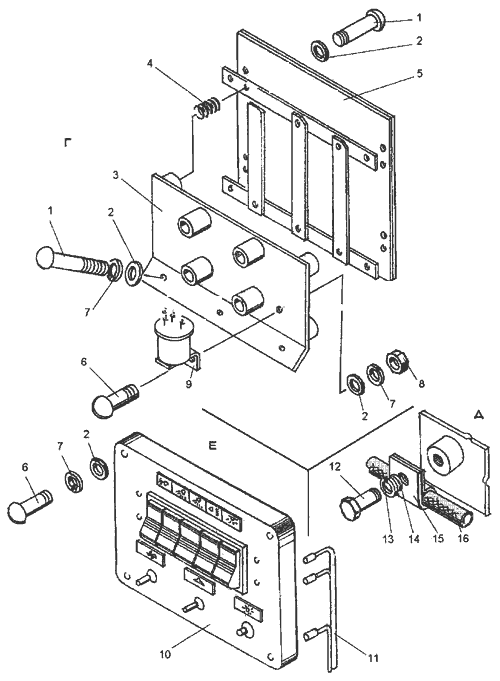

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | В.М4-6gх35.58.019 17473 | Винт | 3 |
| 2 | С4.02.019 11371 | Шайба | 15 |
| 3 | ДЗ-98В.41.01.070 | Основание в сборе | 1 |
| 4 | 067.51.00.027 | Пружина | 4 |
| 5 | ДЗ-140А.41.27.100-01 | Табло сигнальное | 1 |
| 6 | В.М4-6gх10.58.019 17473 | Винт | 8 |
| 7 | 4.65Г.069 6402 | Шайба | 8 |
| 8 | М4-6H.5.019 5927 | Гайка | 4 |
| 9 | ДЗ-140А.41.01.061 | Хомутик | 1 |
| 10 | Щиток переключателей ДЗ-98В.41.01.040 | 1 | |
| 11 | ДЗ-98В.41.30.190 | Жгут | 1 |
| 12 | М6-6gх10.58.019 7798 | Болт | 26 |
| 13 | 6.65Г.069 6402 | Шайба | 52 |
| 14 | С6.02.019 11371 | Шайба | 52 |
| 15 | 067.36.11.517 | Хомут | 3 |
| 16 | ДЗ-98В.41.30.240 | Жгут | 1 |
