| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
|

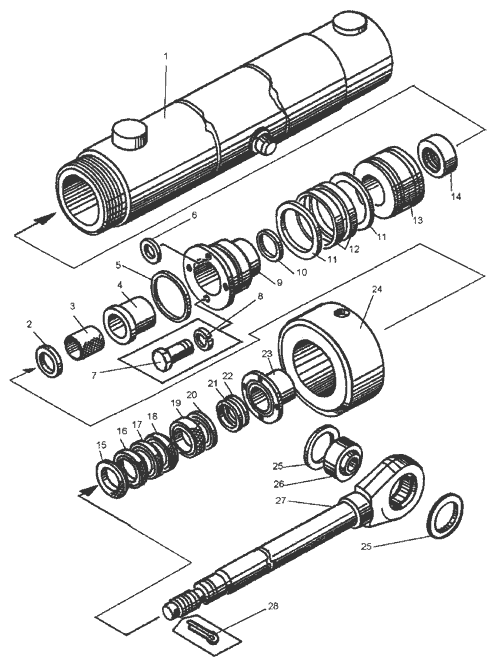

| Гидроцилиндр ДЗ-172.06-480-01 |
| |
| 1 | ДЗ-172.06.390-01 | Цилиндр | 1 |
| 2 | 067.14.12.186 | Кольцо | 1 |
| 3 | ДЗ-98Б.29.00.041-08 | Втулка | 1 |
| 4 | Д498-06-212 | Втулка | 1 |
| 5 | 118-125-45-2-2 18829/9833 | Кольцо | 1 |
| 6 | Д498-06-198 | Прокладка | 8 |
| 7 | 067.11.11.063 | Болт | 4 |
| 8 | 12.65Г.069 6402 | Шайба | 4 |
| 9 | ДЗ-172.06.052 | Крышка | 1 |
| 9 | ДЗ-172.06.350 | Крышка | 1 |
| 10 | 045-050-030-2-2 18829/9833 | Кольцо | 1 |
| 11 | 125х105-5 14896 | Манжета | 2 |
| 12 | ДЗ-172.06.047 | Кольцо | 2 |
| 13 | ДЗ-172.06.042 | Поршень | 1 |
| 14 | 067.13.12.093 | Гайка | 1 |
| 15 | КО 60х80-2 22704 | Кольцо опорное | 1 |
| 16 | ДЗ-98Б.14.00.096 | Кольцо опорное | 1 |
| 17 | 60х80-2 22704 | Манжета | 3 |
| 18 | КН 60х80-2 22704 | Кольцо нажимное | 1 |
| 19 | ДЗ-98Б.14.00.097 | Кольцо нажимное | 1 |
| 20 | Д498-06-194 | Шайба | 1 |
| 21 | Чистик Д498.06.197 | 10 | |
| 22 | Чистик Д498.06.196 | 10 | |
| 23 | ДЗ-172.06.051 | Скребок | 1 |
| 24 | ДЗ-172.06.043 | Гайка | 1 |
| 25 | Кольцо С75 13941 | 2 | |
| 26 | ШС 50 3635 | Подшипник | 1 |
| 27 | ДЗ-172.06.360-01 | Шток | 1 |
| 28 | 8х80.019 397 | Шплинт | 1 |
