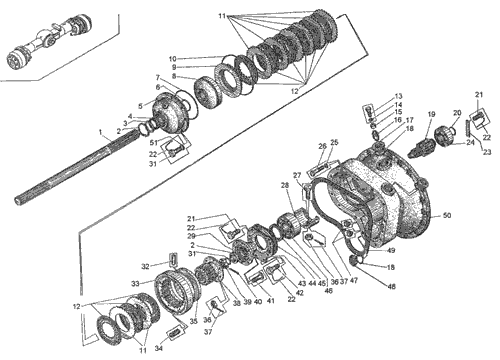

Корпус тормоза правый ДЗ-98
Ходовая часть
| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Д395В.62.00.003 | Полуось | 1 |
| 2 | 035-040-30-2-2 18829/9833 | Кольцо | 1 |
| 3 | Д394.0201.105 | Шайба | 2 |
| 4 | 1-50х70-1 8752 | Манжета | 1 |
| 5 | Д395А.0201.207 | Цилиндр | 1 |
| 6 | ДЗ-98.62.00.038 | Кольцо | 1 |
| 7 | ДЗ-98.62.00.039 | Кольцо | 1 |
| 8 | Д395А.0201.172 | Поршень | 1 |
| 9 | Д395.0201.183 | Диск | 1 |
| 10 | 195-200-36-2-2 18829/9833 | Кольцо | 1 |
| 11 | Д394.0201.067 | Диск | 8 |
| 12 | Д395А.0201-921 | Диск в сборе | 9 |
| 13 | М8-6gх20.58.019 7796 | Болт | 21 |
| 14 | 8.65Г.069 6402 | Шайба | 21 |
| 15 | Д395.0503.107 | Ограничитель | 2 |
| 16 | Д395А.0201.197-3 | Корпус | 2 |
| 17 | ДЗ-98.62.00.021 | Пробка | 2 |
| 18 | С80-40927 | Кольцо медноасбестовое | 1 |
| 19 | Д394.0201.083 | Шестерня | 1 |
| 20 | С50 13940 | Кольцо | 1 |
| 21 | Д395А.0201.182 | Болт | 14 |
| 22 | 23282 | Проволока L=3500мм | 1 |
| 23 | 067.33.13.182 | Планка | 2 |
| 24 | 36105721 | Роликоподшипник | 14 |
| 25 | 12.65Г.069 6402 | Шайба | 56 |
| 26 | М12-6gх40.58.019 7796 | Болт | 50 |
| 27 | Д394.0201.145 | Болт | 1 |
| 28 | Д394.0201.112 | Вкладыш | 1 |
| 29 | Д394.0201.077 | Фланец | 1 |
| 30 | Д394.0201.078 | Кольцо | 1 |
| 31 | ДЗ-98.62.00.047 | Болт | 9 |
| 32 | Д395.0201.180 | Штифт | 4 |
| 33 | ДЗ-98.62.00.110 | Корпус муфты | 2 |
| 34 | ДЗ-98Б.62.00.059 | Пружина | 8 |
| 35 | Д395.0201.181 | Диск | 1 |
| 36 | М12.6Н.04.019 5919 | Гайка | 21 |
| 37 | 3,2х32 397 | Шплинт | 14 |
| 38 | Д395А.0201.205 | Втулка ведущая | 1 |
| 39 | Д394.0201.135 | Гайка | 1 |
| 40 | 6,3х50 397 | Шплинт | 2 |
| 41 | Д394.0201.065 | Болт | 6 |
| 42 | ДЗ-98.62.00.093 | Болт | 2 |
| 43 | Д395А.0201.080-2 | Крышка | 1 |
| 44 | Д394.0201.079 | Прокладка | 1 |
| 45 | 1-75х100-1 8752 | Манжета | 1 |
| 46 | 2313 8328 | Роликоподшипник | 1 |
| 47 | Д144-17-20 | Пробка коническая | 3 |
| 48 | С100-01483 | Пробка магнитная | 2 |
| 49 | Д394.0201.124 | Прокладка | 1 |
| 50 | Д395А.0201.925 | Корпус тормоза правый | 1 |
| 51 | Д395Б.02.029 | Прокладка | 9 |
|
