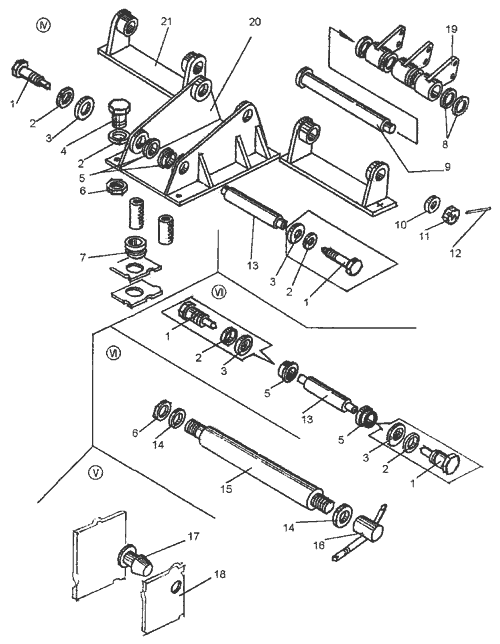

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | М10-6gх45.58.019 7798 | Болт | 14 |
| 2 | 10.65Г.019 6402 | Шайба | 24 |
| 3 | 067.14.12.033 | Кольцо | 8 |
| 4 | М10-6gх30.58.019 7798 | Болт | 10 |
| 5 | ДЗ-140А.50.10.038 | Втулка | 8 |
| 6 | М10-6H.5.019 5915 | Гайка | 23 |
| 7 | ДЗ-140А.50.00.007 | Уплотнение | 4 |
| 8 | 067.14.11.053 | Шайба | 12 |
| 9 | ДЗ-140А.50.20.002-10 | Ось | 2 |
| 10 | С20.02.019 11371 | Шайба | 2 |
| 11 | М20-6H.6.019 5918 | Гайка | 2 |
| 12 | 4х40.019 397 | Шплинт | 2 |
| 13 | ДЗ-140А.50.10.039 | Ось | 4 |
| 14 | 067.14.12.034 | Кольцо | 2 |
| 15 | ДЗ-140А.50.10.051 | Стержень | 1 |
| 16 | ДЗ-140А.50.10.130 | Ручка | 1 |
| 17 | ДЗ-140А.50.10.045 | Пистон | 6 |
| 18 | ДЗ-140А.50.10.012 | Шторка | 2 |
| 19 | ДЗ-140А.50.20.040-10 | Коромысло | 6 |
| 20 | ДЗ-140А.50.10.050-10 | Кронштейн | 1 |
| 21 | ДЗ-140А.50.20.050-10 | Кронштейн | 2 |
