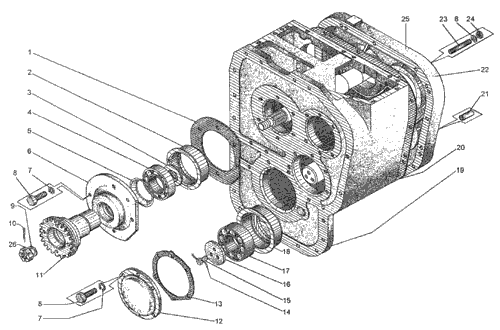

Коробка передач ДЗ-98.10.04.000 муфта ДЗ-98А.10.04.510
Трансмиссия автогрейдера
| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Д395Б.04.107 | Прокладка | 1 |
| 2 | Д395Б.04.109 | Стакан | 2 |
| 3 | Д395Б.04.018 | Шайба | 2 |
| 4 | 3614 5721 | Подшипник | 1 |
| 5 | Д395Б.04.146 | Шайба | 1 |
| 6 | Д395Б.04.108 | Крышка | 1 |
| 7 | 12.65Г.019 6402 | Шайба | 61 |
| 8 | М12-6gх35.58.019 7796 | Болт | 42 |
| 9 | 039-045-36-2-2 18829/9833 | Кольцо | 1 |
| 10 | 8х71.019 397 | Шплинт | 1 |
| 11 | ДЗ-98А.10.04.510 | Муфта | 1 |
| 11 | ДЗ-98.10.04.530 | Фланец | 1 |
| 18-14-126 | Муфта | 1 | |
| 12 | Д395Б.04.121-1 | Крышка | 1 |
| 13 | Д395Б.04.119 | Прокладка | 1 |
| 14 | 1,6 3282 | Проволока L=250мм | 1 |
| 15 | ДЗ-98.10.04.165 | Болт | 12 |
| 16 | Д395Б.04.123 | Стакан | 1 |
| 17 | 3616 5721 | Подшипник | 1 |
| 18 | ДЗ-98.10.04.123 | Шайба | 4 |
| 19 | Д395Б.04.001 | Корпус | 1 |
| 20 | Д395Б.04.004 | Прокладка | 1 |
| 21 | Д395Б.04.003 | Штифт | 1 |
| 22 | Д395Б.04.002-1 | Крышка | 1 |
| 23 | Д395Б.04.005 | Шпилька | 16 |
| 24 | М12х1,25 5915 | Гайка | 16 |
| 25 | Д395Б.04.010 | Корпус | 1 |
| 26 | 067.13.12.091 | Гайка прорезная | 1 |
|
