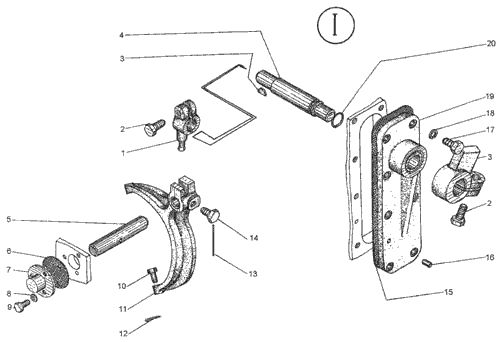

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Рычаг ДЗ-98.10.04.490 | 1 | |
| 2 | М12-6gх25.58.019 7796 | Болт | 15 |
| 3 | Шпонка Д395Б.03.028 | 2 | |
| 4 | Вал ДЗ-98.10.04.169 | 1 | |
| 5 | Валик Д395Б.04.144 | 1 | |
| 6 | Д395Б.04.079 | Прокладка | 1 |
| 7 | Крышка ДЗ-98.10.04.173-01 | 1 | |
| 8 | 8.65Г.069 6402 | Шайба | 13 |
| 9 | М8-6gх20.58.019 7796 | Болт | 13 |
| 10 | Сухарик Д395Б.04.071 | 2 | |
| 11 | Вилка Д395В.10.04.021 | 1 | |
| 12 | 2х20.019 397 | Шплинт | 2 |
| 14 | Д395.05.02.051 | Винт стопорный | 4 |
| 15 | ДЗ-98.10.04.158-1 | Прокладка | 1 |
| 16 | 067.24.11.063 | Штифт | 6 |
| 17 | М10-6gх25.58.019 7796 | Болт | 8 |
| 18 | 10.65Г.069 6402 | Шайба | 22 |
| 19 | Крышка ДЗ-98.10.04.176 | 1 | |
| 20 | 024-030-36-2-2 18829/9833 | Кольцо | 1 |
