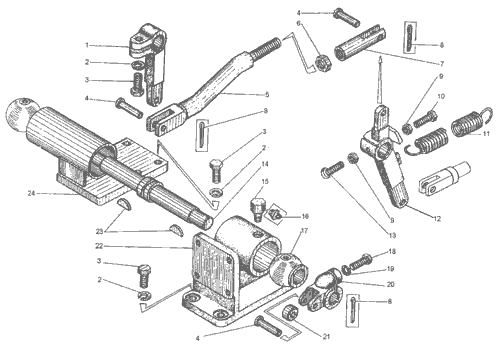

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Рычаг Д395В.13.01.110 | 2 | |
| 2 | 12.65Г.069 6402 | Шайба | 5 |
| 3 | М12-6gх30.58.019 7796 | Болт | 11 |
| 4 | Д395А.01 17.008 | Палец | 5 |
| 5 | Д395В.13.01.070 | Тяга | 1 |
| 5 | Д395В.13.01.030 | Тяга | 1 |
| 6 | М16-6H.5.019 5915 | Гайка | 1 |
| 7 | ДЗ-98.43.01.019 | Головка тяги | 1 |
| 8 | 3,2х20-019 397 | Шплинт | 5 |
| 9 | М10-6H.5.019 5915 | Гайка | 8 |
| 10 | М10-6gх35.58.019 7796 | Болт | 7 |
| 11 | Д395В.13.01.002 | Пружина | 1 |
| 12 | Рычаг Д395В.13.01.090 | 1 | |
| 13 | B.М10х20 1476 | Винт | 1 |
| 14 | Д395В.13.01.024 | Вал | 1 |
| 15 | Д395Б.03.107 | Штуцер | 2 |
| 16 | 1.3.Ц6 19853 | Масленка | 8 |
| 17 | Д394.01.00.011 | Подшипник | 2 |
| 18 | М10-6gх30.58.019 7796 | Подшипник | 2 |
| 19 | 10.65Г.069 6402 | Шайба | 11 |
| 20 | Д395Б.03.022 | Рычаг | 1 |
| 21 | Д395Б.08.029 | Ролик | 1 |
| 22 | ДЗ-98.13.01.103 | Кронштейн в сборе | 1 |
| 23 | Шпонка сегментная Д395Б.03.028 | 5 | |
| 24 | Д395В.13.01.102 | Кронштейн | 1 |
