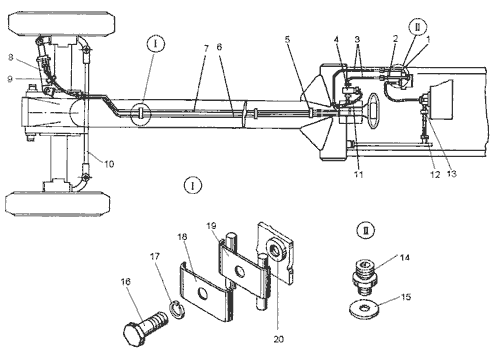

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-98Б.14.00.610 | Трубопровод | 1 |
| 2 | ДЗ-98В.14.00.030 | Труба | 1 |
| 3 | РВД 16-16,5-1050 | Рукав | 4 |
| 4 | ДЗ-98В.14.00.040 | Клапан | 1 |
| 5 | ДЗ-98В.14.00.630 | Кронштейн | 1 |
| 6 | ДЗ-98В.14.00.010-01 | Трубопровод | 1 |
| 7 | ДЗ-98В.14.00.010 | Трубопровод | 1 |
| 8 | Гидроцилиндр Д395Б.43.670 | 1 | |
| 8 | ДЗ-98В 1.14.00.700 | Гидроцилиндр | 1 |
| 9 | 700-41-3442 | Рамка | 1 |
| 10 | Д395Б-43-010 | Тяга поперечная | 1 |
| 11 | РВД 16-16,5-650 | Рукав | 1 |
| 12 | ДЗ-98.14.00.014 | Рукав 32х43-16 | 1 |
| 13 | ДЗ-98.43.00.480 | Хомут | 2 |
| 14 | 048.05.01.001 | Штуцер | 1 |
| 15 | Д395.03.02.109 | Кольцо | 1 |
| 16 | М10-6gх20.58.019 7798 | Болт | 6 |
| 17 | 10.65Г.069 6402 | Шайба | 6 |
| 18 | Д395Б.31.023 | Хомут | 4 |
| 19 | Д395Б.31.024 | Пластина | 4 |
| 20 | 067.42.11.005 | Бонка | 4 |
