Кирковщик автогрейдера

Дополнительное рабочее оборудование

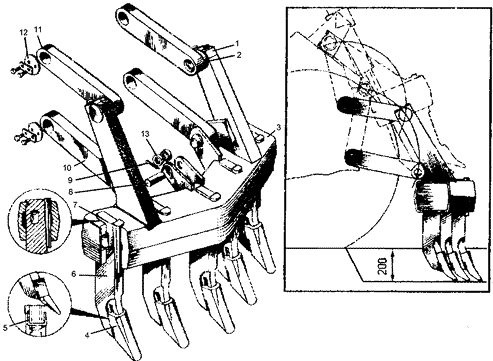

1- крышка; 2,8- пальцы; 3- рама; 4- наконечник; 5- штифт; 6- зуб; 7-клин зуба; 9- шплинт; 10- нижняя тяга; 11-верхняя тяга; 12- шайба; 13- кольцо

Кирковщик (рис.2.53) предназначен для разработки плотных грунтов до IV категории включительно, рыхления изношенных покрытий дорог, взламывания корки мерзлого грунта.

Кирковщик представляет собой литую раму 3, в окна которой вставлены пять зубьев 6 со сменными наконечниками 4. С помощью тяг 10 и 11 кирковщик присоединяется к головке основной рамы автогрейдера, а с помощью проушин - к гидроцилиндру подъема и опускания.
