Путепрокладочное оборудование грейдера

Дополнительное рабочее оборудование

Путепрокладочное оборудование предназначено для разработки и перемещения грунтов до IV категории включительно при выполнении следующих работ:

1. прокладка и содержание дорог;
2. планировка на местности;
3. расчистка снега на дорогах и вне дорог при глубине снежного покрова до 1,2 м;
4. срезание кустарников;
5. отрывка котлованов.

Отвал путепрокладочного оборудования состоит из трех основных частей: центрального отвала и шарнирно соединенных с ним двух крыльев. Центральный отвал через проушины соединен со штоком гидроцилиндра, с помощью которого производится подъем и опускание всего отвала. Крылья отвала с помощью двух гидроцилиндров могут устанавливаться в путепрокладочное, бульдозерное и правое или левое грейдерное положения. При необходимости одно крыло может находиться в путепрокладочном, а второе - в бульдозерном положениях. Поворот крыльев вокруг вертикальной оси происходит при выдвижении штоков гидроцилиндров.

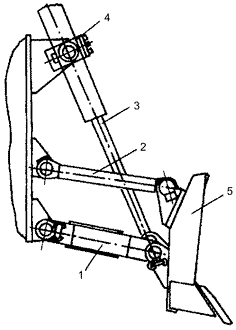

Подвеска путепрокладочного оборудования аналогична подвеске бульдозерного (рис.2.54) и рыхлительного оборудования.
