Гидрораспределители

Гидросистема автогрейдера

Гидрораспределители предназначены для управления потоком рабочей жидкости и распределения его между исполнительными механизмами гидросистемы.

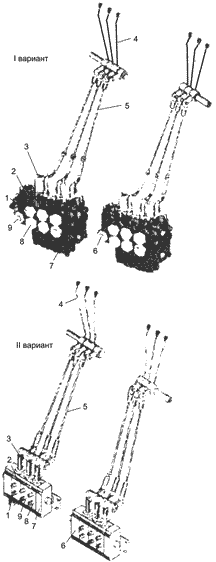

1- колпачок; 2,6- напорные секции; 3- золотник, 4- рычаг; 5- тяга; 7- сливная секция; 8- рабочая секция; 9- контргайка

На автогрейдере установлено два гидрораспределителя. Каждый гидрораспределитель имеет три рабочие секции 8 (рис.2.44) с обратными клапанами, напорную секцию 2 или б, сливную секцию 7.

Гидрораспределители отличаются друг от друга наличием в напорной секции 2 предохранительного и перепускного клапанов, отсутствующих в напорной секции 6.

Применяется один из следующих вариантов установки гидрораспределителей:

1. гидрораспределители 538-4612009 ДН и 538-4612010 ДН;
2. гидрораспределители PC 25.20-20-3x0.1-30,1 и PC 25.20-20,1-3x0.1-30;
3. гидрораспределители ДЗ-98В.43.09.010 и ДЗ-98В.43.09.010-01.

Все три варианта установки гидрораспределителей в гидросистеме - взаимозаменяемы и отличаются лишь конструкцией механизма управления золотниками 3.

Золотники 3 гидрораспределителя перемещаются с помощью тяг 5, соединенных с рычагами 4 управления. Золотники имеют три положения - "Нейтральное", "Подъем" и "Опускание", причем положение "Нейтральное" - фиксированное.

По окончании воздействия машинистом на рычаг управления при рабочем ходе гидроцилиндра, золотник возвращается в нейтральное положение пружиной.

Перепускной клапан секции 2 направляет поток жидкости на слив в гидробак при нейтральном положении золотников.

Предохранительный клапан ограничивает максимальное давление в гидросистеме, срабатывая при превышении давления настройки, и совместно с перепускным клапаном обеспечивает при срабатывании слив рабочей жидкости. Предохранительный клапан имеет регулировочный винт, закрытый колпачком 1.

ВНИМАНИЕ! РАСПЛОМБИРОВАНИЕ И РЕГУЛИРОВАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРОВОДИТСЯ ПРИ НЕОБХОДИМОСТИ ТОЛЬКО ПО ОКОНЧАНИИ ГАРАНТИЙНОГО ПЕРИОДА АВТОГРЕЙДЕРА.

Для регулирования давления необходимо снять колпачок 1 и отпустить контргайку 9.
