Использование комплекта ЗИП

Использование автогрейдера по назначению

При эксплуатации автогрейдера используется одиночный комплект ЗИП, поставляемый с каждым автогрейдером. Полный перечень комплекта ЗИП, прилагаемого к автогрейдеру, приведен в ведомости ЗИП.

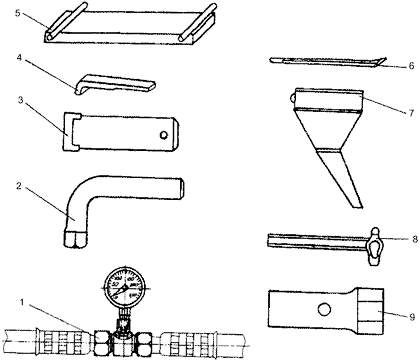

1- приспособление для проверки давления в гидросистеме (рукава показаны условно); 2- ключ для пробок заправочных отверстий; 3- ключ для затяжки гаек шаровых соединений; 4- проставка для регулировки сервомеханизма; 5- проставка для регулировки сцепления; 6- ломик; 7- заправочное устройство; 8- молоток; 9- ключ для затяжки гаек колес

Запасные части комплекта ЗИП используются при техническом обслуживании или текущем ремонте автогрейдера.

Комплект резиновых пальцев для соединительной муфты между двигателем и трансмиссией используется при срезе пальцев. Замену ножей (ножа) отвала проводить только после полного их (его) износа (см. подраздел 8.6), при этом износ лобового листа отвала не допускается.

Кольца, манжеты, рукава и т.п. использовать в случаях повреждения в процессе работы или при текущем ремонте. Две скобы 067.37.11.072 предназначены для восстановления изношенных поверхностей пазов установки отвала в кронштейнах 10 (рис.2.50) или в опоре 9 (рис.2.52). Скобы устанавливаются в оба нижних паза при величине износа более 4 мм.

Для установки скоб:

1. при полноповоротном отвале следует отвернуть гайки крепления кронштейнов и поочередно вывести кронштейны за торец отвала;
2. при неполноповоротном отвале следует поочередно вывести торцы отвала за соответствующие нижние пазы опоры отвала.

Инструмент и принадлежности автогрейдера предназначены для выполнения работ, связанных с техническим обслуживанием и устранением неисправностей.
