Тяговая рама и подвеска ДЗ-98
Оборудование с НЕполноповоротным отвалом

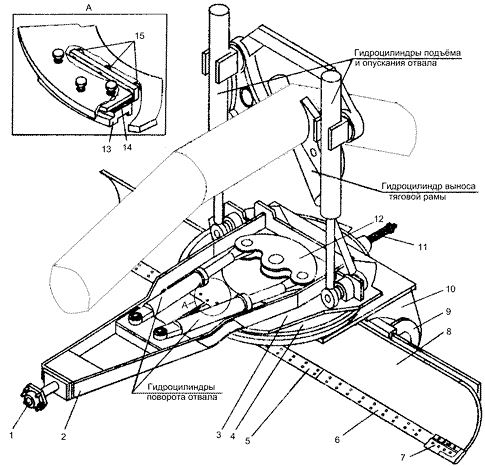

Рис.2.52 Рабочее оборудование с НЕполноповоротным отвалом
1- шкворень; 2- несущая балка; 3- опорный лист несущей балки; 4- поворотная рама; 5,6- средние ножи; 7- левый нож; 8- отвал; 9- опора отвала; 10- кронштейн поворотной рамы; 11- винтовой раскос; 12- щека поворотной рамы; 13- накладка; 14- прокладки; 15- специальные болты
Рабочее оборудование с НЕполноповоротным отвалом.
Тяговая рама. Передняя часть тяговой рамы через шкворень 1 (рис.2.52) подсоединена к головке рамы автогрейдера. Задняя часть тяговой рамы подвешена на трех гидроцилиндрах, которые обеспечивают установку отвала в необходимом положении.
Отвал 8 коробчатого сечения со сменными ножами 5,6 и 7 подвижно соединен с опорой 9 отвала, в направляющие которой отвал входит своей задней стенкой. По этим направляющим отвал может смещаться в стороны с помощью гидроцилиндра выдвижения. Опора 9 отвала крепится к кронштейнам 10 поворотной рамы 4 с помощью пальцев, вокруг которых опора вместе с отвалом может поворачиваться для изменения угла резания отвала с помощью винтового раскоса 11.
Поворотная рама 4 с опорой 9 и отвалом 8 присоединяются к несущей балке 2 с помощью трех накладок 13. В этих накладках поворотная рама с опорой и отвалом имеют возможность поворота в горизонтальной плоскости. Поворот осуществляется двумя гидроцилиндрами поворота отвала, штоки которых крепятся к щекам 12 поворотной рамы, а гильзы цилиндров - к несущей балке 2.
В тяговой раме предусмотрена регулировка вертикального зазора между поворотной рамой и опорным листом 3 несущей балки с помощью прокладок 14. Вертикальный зазор должен составлять 1,5-2 мм.
При износе пазов в поддерживающих отвал нижних направляющих опоры 9 более 4 мм необходимо в нижние пазы установить скобы 067.37.11.072, имеющиеся в комплекте ЗИП.
Подвеска тяговой рамы одинакова с приведенной выше подвеской тяговой рамы с полноповоротным отвалом.
