Символические изображения на сигнальном табло

Управление автогрейдером

В кабине, автогрейдера на сигнальном табло, на табличках и рычагах нанесены различные знаки в виде символов, помогающие машинисту быстро разобраться в назначении приборов, рычагов и ламп сигнализации.

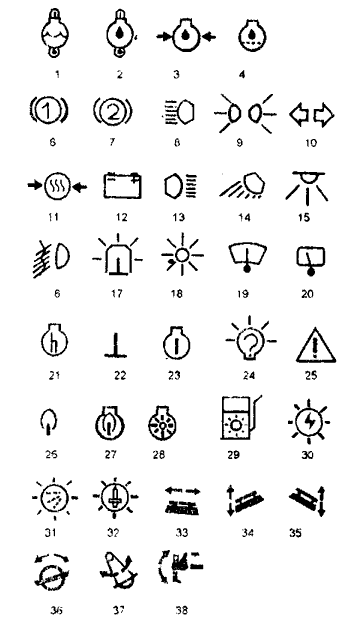

Номера символов на рис. 1.8 соответствуют номерам значений символов, приведенным ниже.

Лампы сигнального табло:

1. максимальная температура охлаждающей жидкости;
2. максимальная температура масла в системе смазки двигателя;
3. минимальное давление масла в системе смазки двигателя;
4. засоренность масляного фильтра двигателя;
5. -
6. минимальное давление воздуха в ресиверах;
7. минимальное давление воздуха в ресиверах;
8. дальний свет фар;
9. габаритные фонари;
10. сигнализация поворотов.

Приборы и выключатели:

1. указатель температуры охлаждающей жидкости;
2. указатель температуры масла в системе смазки двигателя;
3. указатель давления масла в системе смазки двигателя;
4. -
5. -
6. -
7. -
8. -
9. -
10. -
11. указатель давления воздуха;
12. лампа контроля разряда батарей;
13. задние фары;
14. фары рабочего освещения;
15. плафон кабины;
16. противотуманные фары;
17. проблесковый маяк;
18. вентилятор отопителя;
19. передний стеклоочиститель;
20. задний стеклоочиститель;
21. счетчик наработки времени;
22. выключатель "массы";
23. выключатель стартера (замок);
24. кнопка проверки ламп;
25. аварийная сигнализация;
26. включение свечей ЭФУ;
27. готовность ЭФУ к работе;
28. включение электрооборудования предпускового подогревателя двигателя;
29. нагреватель топлива подогревателя;
30. насосный агрегат подогревателя;
31. электромагнитный клапан подогревателя;
32. свеча зажигания подогревателя
