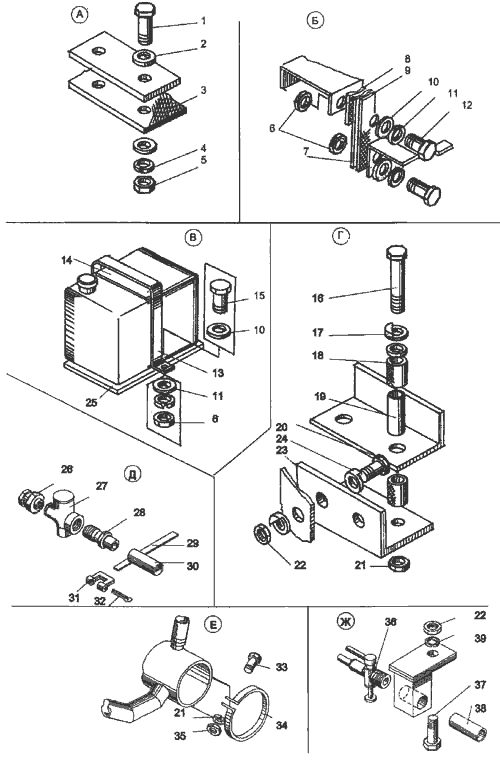

Крепление элементов системы охлаждения ДЗ-98

Описание
на рис. Обозначение Наименование Кол-во в сб. ед.
1 М16-6gх65.58.019 7798 Болт 4
2 С16.02.019 11371 Шайба 8
3 Д395-0303.030 Подушка радиатора 2
4 16.65Г.019 6402 Шайба 4
5 М16.6Н.5.019 5915 Гайка 4
6 М8.6Н.5.019 5915 Гайка 20
7 ДЗ-98В3.33.00.004 Прокладка 2
8 ДЗ-98В.33.00.103 Прокладка 2
9 ДЗ-98В3.33.00.003 Прокладка 1
10 С8.02.019 11371 Шайба 44
11 8.65Г.019 6402 Шайба 36
12 М8-6gх25.58.01 9 7798 Болт 24
13 ДЗ-98В.33.00.104 Скоба 1
14 ДЗ-98В.33.00.105 Прокладка 1
15 М8-6gх30.58.01 9 7798 Болт 2
16 М10-6gх90.58.019 7798 Болт 8
17 067.33.12.139 Планка 8
18 ДЗ-98.33.00.129 Амортизатор 8
19 ДЗ-98.33.00.128 Втулка 8
20 М12-6gх25.58.019 7798 Болт 13
21 М10.6Н.5.019 5915 Гайка 10
22 М12.6Н.5.019 5915 Гайка 9
23 ДЗ-98В.33.00.107 Кронштейн 4
24 067.33.12.145 Планка 12
25 ДЗ-98В.33.00.106 Прокладка 1
26 ДЗ-98В.33.00.028 Штуцер 1
27 11Б6бк (20-10) Краник муфтовый 1
28 Д395В.37.00.040-01 Штуцер 1
29 Д394-0402.090 Лента 16
30 ДЗ-98В.33.00.034 Рукав 16х25-16 1
31 700-41-3442 Рамка 16
32 6,3х36.019 397 Шплинт 16
33 М10-6gх30.58.019 7798 Болт 2
34 ДЗ-98В.33.24.000 Хомут 6
35 10.65Г.019 6402 Шайба 2
36 2201С-28-Б Краник проходной 2
37 М12-6gх25.58.019 7798 Болт 13
38 ДЗ-98В.31.00.120-01 Труба 1
39 12.65Г.019 6402 Шайба 5
