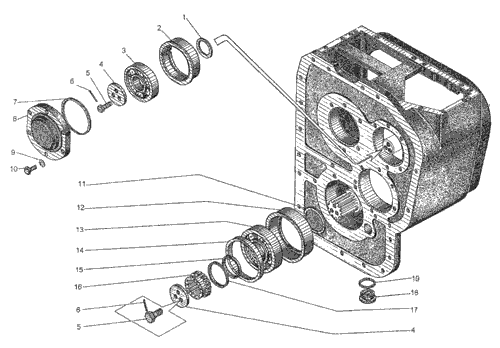

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| Комплект прокладок КПП | |||
| 1 | Шайба Д395Б.04.018 | 2 | |
| 2 | Стакан Д395Б.04.109 | 2 | |
| 3 | 92412 8328 | Подшипник | 1 |
| 4 | Шайба ДЗ-98.10.04.123 | 4 | |
| 5 | Болт ДЗ-98.10.04.165 | 12 | |
| 7 | Д395Б.04.116 | Кольцо | 1 |
| 8 | Крышка Д395Б.04.117-1 | 1 | |
| 9 | 12.65Г.069 6402 | Шайба | 61 |
| 10 | М12-6gх35.58.019 7796 | Болт | 42 |
| 11 | Кольцо Д395Б.04.128 | 1 | |
| 12 | Стакан Д395Б.04.124 | 1 | |
| 13 | 9231 7К1 8328 | Подшипник | 1 |
| 14 | Кольцо Д395Б.04.125 | 1 | |
| 15 | Д395В.10.04.041 | Кольцо | 1 |
| 16 | Муфта Д395Б.04.127 | 1 | |
| 17 | Кольцо Д395Б.04.126 | 1 | |
| 18 | 1483 | Пробка магнитная | 1 |
| 19 | 40927 | Кольцо медноасбестовое | 1 |
