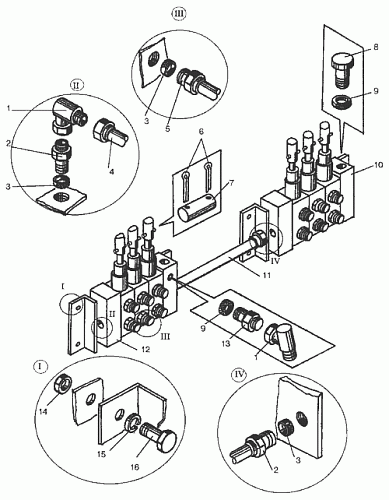

на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
1 | ДЗ-98В.43.00.090 | Угольник | 3 |
2 | 048.05.01.007 | Штуцер | 3 |
3 | 024-030-36-2-2 18829/9833 | Кольцо | 15 |
4 | ДЗ-98В.43.09.030 | Труба | 1 |
5 | 048.05.01.024 | Штуцер | 12 |
6 | 2.0х20.019 397 | Шплинт | 12 |
7 | Д395Б.31.011-1 | Палец | 6 |
8 | ДЗ-98В.43.09.002 | Заглушка | 2 |
9 | 030-035-30-2-2 18829/9833 | Кольцо | 4 |
10 | Гидрораспределитель ДЗ-98В.43.09.010-01 3+3 рабочих секций | 1 | |
11 | ДЗ-98В.43.09.020 | Труба | 1 |
12 | Гидрораспределитель ДЗ-98В.43.09.010 4+3 рабочих секций | 1 | |
13 | 048.05.01.018 | Штуцер | 2 |
14 | М12-6Н.5.019 5915 | Гайка | 8 |
15 | 12.65Г.069 6402 | Шайба | 8 |
16 | М12-6gх30.58.019 7796 | Болт | 8 |
