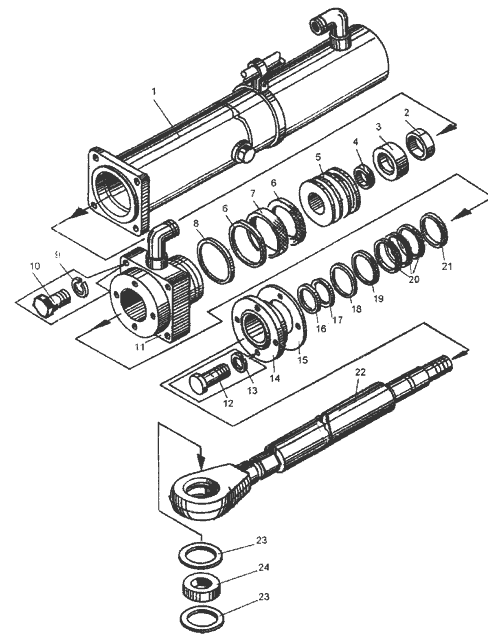

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| - | 067.14.12.186 | Кольцо | 1 |
| - | ДЗ-98Б.29.00.041-08 | Втулка | 1 |
| 1 | ДЗ-98В.43.04.010 | Цилиндр | 1 |
| 1 | ДЗ-98В.43.04.050 | Цилиндр | 1 |
| 2 | Д498.06.191 | Гайка | 1 |
| 3 | Д498.06.192 | Шайба стопорная | 1 |
| 4 | 040-045-30-2-2 18829/9833 | Кольцо | 1 |
| 5 | Поршень ДЗ-98А.14.00.083 | 1 | |
| 6 | 100х80-6 14896 | Манжета | 2 |
| 7 | ДЗ-98А.14.00.036 | Кольцо | 1 |
| 8 | 090-100-58-2-2 18829/9833 | Кольцо | 1 |
| 9 | 16.65Г.019 6402 | Шайба | 4 |
| 10 | М16-6gх50.66.019 7798 | Болт | 4 |
| 10 | М16-6gх75.66.019 7798 | Болт | 4 |
| 11 | ДЗ-98Б.14.00.098 | Крышка | 1 |
| 11 | Д395Б.43.380-2 | Крышка | 1 |
| 12 | 067.11.11.063 | Болт | 4 |
| 13 | 12.65Г.019 6402 | Шайба | 4 |
| 14 | Д498.06.199 | Скребок | 1 |
| 15 | Д498.06.198 | Прокладка | 8 |
| 16 | Чистик Д498.06.196 | 10 | |
| 17 | Чистик Д498.06.197 | 10 | |
| 18 | Д498.06.194 | Шайба | 1 |
| 19 | ДЗ-98Б.14.00.097 (KH 60х80-2 22704) | Кольцо нажимное | 1 |
| 20 | М60х80-2 22704 | Манжета | 3 |
| 21 | ДЗ-98В.14.00.096 (КО 60х80-2 22704) | Кольцо опорное | 1 |
| 22 | ДЗ-98В.43.04.020 | Шток | 1 |
| 23 | Кольцо С75 13941 | 4 | |
| 24 | ШС 50 3635 | Подшипник | 2 |
