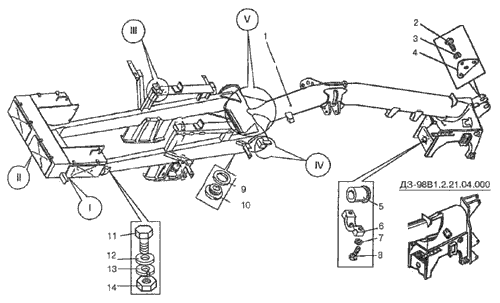

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-98В.21.03.000 (ДЗ-98В1.2.21.03.000) | Рама | 1 |
| 2 | М16-6gх30.58.019 7798 | Болт | 6 |
| 3 | 16.65Г.069 6402 | Шайба | 14 |
| 4 | Втулка ДЗ-98А.30.00.038 / 041 | 2 | |
| 5 | Втулка ДЗ-98А.30.00.037 бронза | 2 | |
| 5 | Втулка ДЗ-98А.30.00.037 пластик | 2 | |
| 6 | ДЗ-98Б.21.00.052 | Крышка | 2 |
| 7 | 24.65Г.069 6402 | Шайба | 4 |
| 8 | М24-6gх75.88.35х.019 7798 | Болт | 4 |
| 9 | 40927 | Кольцо медноасбестовое | 1 |
| 10 | 1483 | Пробка магнитная | 1 |
| 11 | М12-6gх30.58.019 7798 | Болт | 4 |
| 12 | С12.02.019 11341 | Шайба | 4 |
| 13 | 12.65Г.069 6402 | Шайба | 4 |
| 14 | М12-6H.5.019 5915 | Гайка | 4 |
