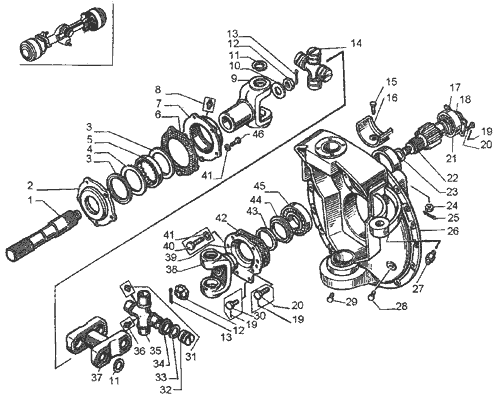

Бортовой редуктор переднего моста дз98

Описание

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
	Редуктор бортовой правый ДЗ-98В-1.61.00.170		1
	Редуктор бортовой левый ДЗ-98В-1.61.00.180		1
2	Корпус подшипника Д395.0203.010		1
3	1-80х105-1 8752	Манжета	2
4	Шайба Д394.0201.043		1
5	29221 ЗК 5377	Подшипник	1
6	Д395.0203.008	Прокладка	1
7	Крышка подшипника Д395.0203.009		1
8	1.3 19853	Масленка	6
9	Вилка Д395.0203.005		1
10	Д394.0201.147	Шайба	1
11	Кольцо пружинное ДЗ-98.61.00.099		8
12	Гайка Д394.0201.135		2
13	6,3х50.019 397	Шплинт	2
14	210-2201 025-А	Крестовина карданного вала	2
15	Болт Д394.0201.145		1
16	Вкладыш Д394.0201.112		1
17	067.13.13.182	Шайба	2
18	Кольцо С50 13940		1
20	Болт Д395.0201.182		14
21	36105721	Подшипник	1
22	Шестерня Д394.0201.083		1
23	035-040-30-2-2 18829/9833	Кольцо	1
24	М12-6Н.04.019 5919	Гайка	1
25	3,2х32 397	Шплинт	1
26	Кронштейн колеса правый Д395.0203.909 поворотный в сборе		1
27	Сапун Д395А.0201.918-3		1
28	067.44.12.021	Пробка	1
29	Д144-17-20	Пробка коническая	1
30	ДЗ-98.61.00.093	Болт	2
31	264020-П8	Масленка	2
32	210-2201033	Подшипник	8
33	210-2201035	Кольцо упорное	8
34	210-2201027	Кольцо торцевое защитное	8
35	210-2201030-А	Крестовина карданного вала	2
36	306746П	Клапан предохранительный кардана в сборе	2
37	Промежуточное звено Д395.0203.015		1
38	Вилка в сборе Д395.0203.903		1
39	Крышка ДЗ-98А.61.00.119		1
40	М12-6gх40.58.019 7798	Болт	24
41	12.65Г.069 6402	Шайба	34
42	Д394.0201.079	Прокладка	1
43	1-75х100-1 8752	Манжета	1
44	Шайба Д395А.0203.061		1
45	2313 8328	Подшипник	1
46	М12-6gх35.58.019 7796	Болт	10
