Бортовой редуктор левый моста дз98

Описание

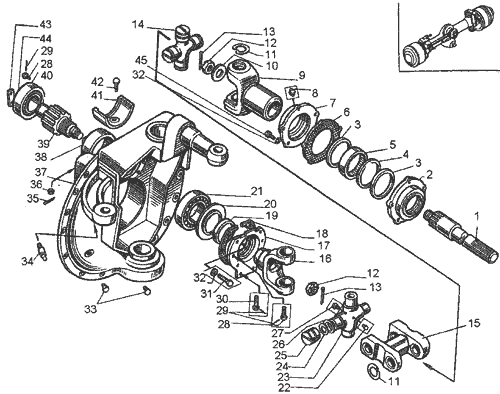

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
	Редуктор бортовой правый ДЗ-98В-1.62.00.280		2
	Редуктор бортовой левый ДЗ-98В-1.62.00.290		2
1	Д395В.61.00.001	Полуось	1
2	Корпус подшипника Д395.0203.010		1
3	1-80х105-1 8752	Манжета	2
4	Шайба Д394.0201.043		1
5	29221 3K 5377	Подшипник	1
6	Д395.0203.008	Прокладка	1
7	Крышка подшипника Д395.0203.009		1
8	1.3 19853	Масленка	6
9	Вилка Д395.0203.005		1
10	Д394.0201.147	Шайба	1
11	Кольцо пружинное ДЗ-98.61.00.099		8
12	Гайка Д394.0201.135		2
13	6,3х50 397	Шплинт	2
14	210.2201 025A	Крестовина карданного вала в сборе	2
15	Звено промежуточное Д395.0203.015		1
16	Вилка в сборе Д395.0203.903		1
17	Крышка ДЗ-98А.61.00.119		1
18	ДЗ-98А.61.00.116	Прокладка	5
19	1-75х100-1 8752	Манжета	1
20	Шайба Д395А.0203.061		1
21	2313 8328	Подшипник	1
22	306746-П	Клапан кардана	2
23	210.2201030А	Крестовина карданного вала	2
24	210-2201035	Кольцо упорное	8
25	210.2201033	Подшипник	8
26	210-2201027	Кольцо торцевое защитное	8
27	264020-П8	Масленка	2
28	Болт Д395.0201.182		14
29	23282	Проволока L=1м	1
30	ДЗ-98.61.00.093	Болт	2
31	М12-6gх40.58.019 7796	Болт	24
32	12.65Г.069 6402	Гайка	1
33	Д144-17-20	Пробка коническая	2
34	Сапун Д395А.0201.918-3		1
35	3,2х32 397	Шплинт	1
36	М12-6Н.04.019 5819	Гайка	1
37	Кронштейн колеса левый ДЗ-98А.61.00.080 в сборе		1
38	035-040-30-2-2 18829/9833	Кольцо	1
39	Шестерня Д394.0201.083		1
40	36105721	Подшипник	1
41	Вкладыш Д394.0201.112		1
42	Болт Д394.0201.145		1
43	Планка 067.33.13.182		2
44	Кольцо С50 13940		1
45	М12-6gх35.58.019 7798	Болт	10
