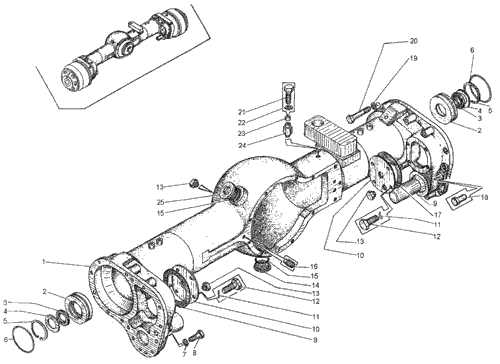

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Д394.0201.901-1 | Траверса | 1 |
| 2 | Корпус сальника ДЗ-98.62.00.042-01 | 2 | |
| 3 | 1-50х70-1 8752 | Манжета | 2 |
| 4 | Шайба Д394.0201.105 | 4 | |
| 5 | Кольцо С80 13941 | 2 | |
| 6 | 135-140-3-2-2 18829/9833 | Кольцо | 2 |
| 7 | 12.65Г.069 | Шайба | 48 |
| 8 | М12-6gх40.58.019 7796 | Болт | 48 |
| 9 | Д395А.0201.223 | Прокладка | 2 |
| 10 | Крышка ДЗ-98А.62.00.053 | 2 | |
| 11 | 2 3282 | Проволока L=1500мм | 2 |
| 12 | Д395А.0201.182 | Болт | 28 |
| 13 | Д144-17-20 | Пробка коническая | 6 |
| 14 | С1 00-01 483 | Пробка магнитная | 1 |
| 15 | С80-40927 | Кольцо медноасбестовое | 2 |
| 16 | Д394.0201.051 | Винт | 2 |
| 17 | Опора шаровая Д394.0201.107 | 1 | |
| 18 | ДЗ-98А.62.00.057 | Палец установочный | 2 |
| 19 | 16.65Г.069 6402 | Шайба | 38 |
| 20 | М16-6gх100.58.01 9 7796 | Болт | 10 |
| 21 | М8-6gх20.58.019 7796 | Болт | 21 |
| 22 | 8.65Г.069 6402 | Шайба | 21 |
| 23 | Д395.0503.107-3 | Ограничитель | 1 |
| 24 | Д395А.0201.197-3 | Корпус | 1 |
| 25 | Д144-49-061 | Пробка | 1 |
