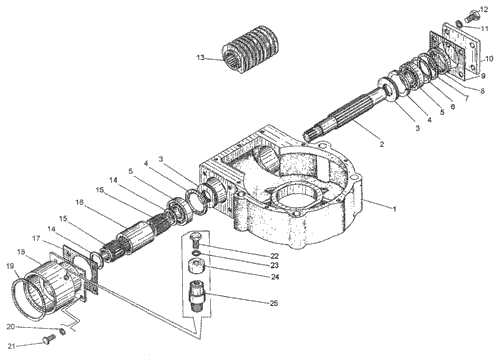

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-98.29.00.001 | Корпус | 1 |
| 2 | Вал червяка ДЗ-98.29.00.017 | 1 | |
| 3 | 8308 7872 | Подшипник | 2 |
| 4 | ДЗ-98.29.00.005 | Кольцо упорное | 2 |
| 5 | 308 8338 | Подшипник | 2 |
| 6 | Д395Б.01.025 | Прокладка | 2 |
| 7 | Д395Б.01.026 | Прокладка | 4 |
| 8 | Д395Б.01.052 | Кольцо | 1 |
| 9 | ДЗ-98.29.00.006 | Прокладка | 1 |
| 10 | ДЗ-98.29.00.008 | Крышка подшипника | 1 |
| 11 | 16.65Г.069 6402 | Шайба | 4 |
| 12 | М16-6gх35.58.019 7798 | Болт | 4 |
| 13 | Червяк ДЗ-98.29.00.003 | 1 | |
| 14 | Кольцо С50 13940 | 2 | |
| 15 | Муфта ДЗ-98.29.00.024 | 1 | |
| 16 | Муфта ДЗ-98.29.00.025 | 1 | |
| 17 | ДЗ-98.29.00.019 | Прокладка | 1 |
| 18 | Проставка ДЗ-98.29.00.036 | 1 | |
| 19 | ДЗ-98.29.00.016 | Прокладка | 1 |
| 20 | 12.65Г.069 6402 | Шайба | 4 |
| 21 | М12-6gх40.56.019 7796 | Болт | 4 |
| 22 | М8-6gх20.56.019 7796 | Болт | 4 |
| 23 | 8.65Г.069 6402 | Шайба | 1 |
| 24 | Д395.0503.107 | Ограничитель | 1 |
| 25 | Сапун Д395А.0201.918-3 | 1 | |
