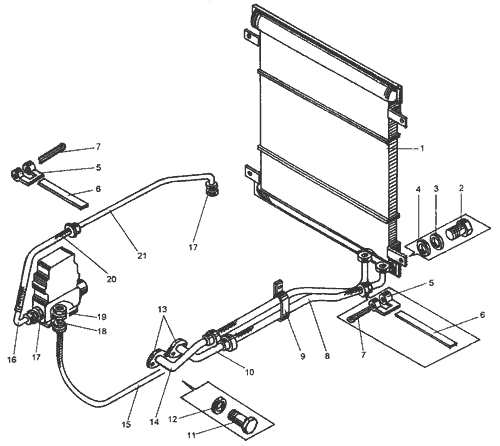

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | 21-09-5 СБ | Радиатор масляный | 1 |
| 2 | М12-6gх25.019 7798 | Болт | 4 |
| 3 | 12.65Г.069 6402 | Шайба | 4 |
| 4 | ДЗ-98.33.00.046 | Шайба | 4 |
| 5 | 700-41-3442 | Рамка | 8 |
| 6 | Д395В.31.00.009 | Лента | 4 |
| 7 | 6,3х36.019 397 | Шплинт | 8 |
| 8 | ДЗ-98В5.38.00.004 | Рукав 16х25-16 | 2 |
| 9 | 067.36.11.581 | Хомут | 1 |
| 10 | ДЗ-98В5.38.00.010 | Трубопровод | 1 |
| 11 | М8-6gх16.58.019 7798 | Болт | 4 |
| 12 | 8.65Г.069 6402 | Шайба | 4 |
| 13 | ДЗ-98А.40.05.002 | Прокладка | 2 |
| 14 | ДЗ-98А.40.05.020 | Труба в сборе | 1 |
| 15 | ДЗ-98В5.38.00.003 | Рукав 10х17,5-15 | 1 |
| 16 | ДЗ-98А.40.05.040 | Трубка | 1 |
| 17 | Д395Б.35.045 | Ниппель | 2 |
| 18 | Д395-0303.909 | Трубка | 1 |
| 19 | Д394-0402.058 | Ниппель | 1 |
| 20 | ДЗ-98В5.38.00.002 | Рукав 10х17,5-15 | 1 |
| 21 | ДЗ-98А.40.05.040-01 | Трубка | 1 |
