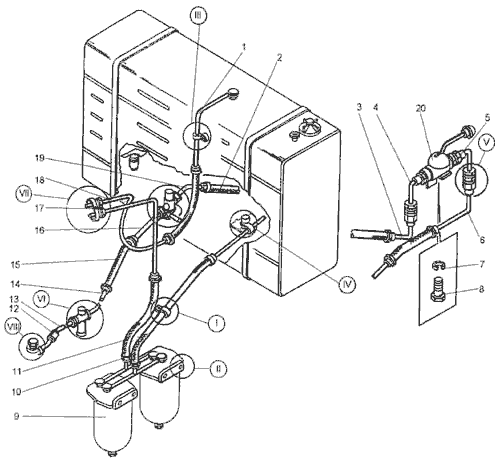

Топливная система ДЗ-98В.31.00.000-01

Описание
на рис. Обозначение Наименование Кол-во в сб. ед.
1 ДЗ-98В.31.00.130 Труба 1
2 ДЗ-98В.31.00.039 Рукав 16х25-15 L=350 ± 10мм 2
3 ДЗ-98В.31.00.080-01 Труба 1
4 ДЗ-98В.31.00.090 Труба 2
5 067.34.11.066 Прокладка 2
6 ДЗ-98В.31.00.080-02 Труба 1
7 6.65Г.019 6402 Шайба 4
8 М6-6gх20.58.018 7798 Болт 4
9 840.11.05010Г4 Фильтр грубой очистки топлива 2
10 ДЗ-98В.31.00.170 Трубка 2
11 ДЗ-98В.31.00.041 Рукав 16х25-15 L=1200 ± 10мм 2
12 ДЗ-98В.31.01.036 Рукав 8х15,5-15 L= 90 ± 10мм 1
13 ДЗ-98В.31.00.060 Труба 1
14 ДЗ-98В.31.00.120 Труба 1
15 ДЗ-98В.31.00.037 Рукав 8х15,5-15 L= 600 ± 10мм 1
16 ДЗ-98В.31.00.070 Труба 1
17 ДЗ-98В.31.00.150 Трубка 1
18 ДЗ-98В.31.00.140 Трубка 1
19 ДЗ-98В.31.00.080 Труба 1
20 РНМ-1КУ2 Ручной топливодоподкачивающий насос 1
