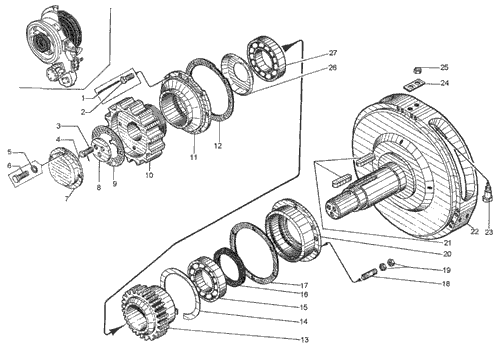

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | 1,6 3282 | Проволока L=800мм | 1 |
| 2 | Д395Б.02.173 | Болт | 1 |
| 3 | ДЗ-98.29.00.028 | Болт | 3 |
| 4 | 1,6 3282 | Проволока L=250мм | 3 |
| 5 | 8.65Г.069 6402 | Шайба | 5 |
| 6 | М8-6gх20.58.019 7796 | Болт | 5 |
| 7 | Крышка ДЗ-98.10.06.081 | 1 | |
| 8 | Шайба Д395Б.01.173 | 1 | |
| 9 | ДЗ-98.10.06.082 | Прокладка | 1 |
| 10 | ДЗ-98А.10.06.183 | Полумуфта внутренняя | 1 |
| 10 | Полумуфта внутренняя ДЗ-98В.10.06.002 | 1 | |
| 11 | Крышка ДЗ-98.10.06.171 | 1 | |
| 12 | Д395Б.01.109 | Прокладка | 1 |
| 13 | Шестерня ДЗ-98.10.06.085 | 1 | |
| 14 | Кольцо ВК-180 ДЗ-98.10.06.087 | 1 | |
| 15 | 220 8338 | Подшипник | 1 |
| 16 | 1.2-110х135-1 8752 | Манжета | 1 |
| 17 | Д395Б.01.098 | Прокладка | 1 |
| 18 | М12х35 11765 | Шпилька | 6 |
| 19 | М12-6H.5.019 5915 | Гайка | 6 |
| 20 | Крышка ДЗ-98.10.06.086 | 1 | |
| 21 | Д395Б-04-033-1 | Шпонка | 2 |
| 22 | Цапфа ДЗ-98.10.06.100-1 | 1 | |
| 23 | Сухарик Д395Б.02.036 | 6 | |
| 24 | 067.33.12.144 | Планка | 3 |
| 25 | Маслоотражатель ДЗ-98.10.06.117 | 1 | |
| 26 | 219 8338 | Подшипник | 1 |
