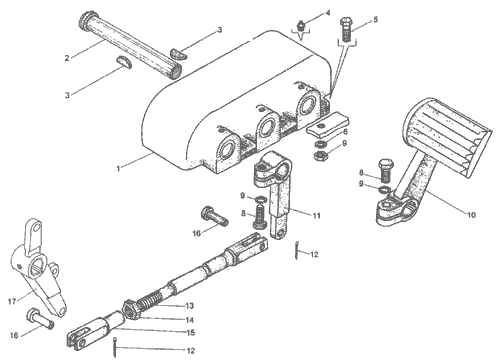

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-98.13.01.023-01 | Корпус | 1 |
| 2 | ДЗ-98В.13.01.001 | Валик | 1 |
| 3 | Шпонка сегментная Д395Б.03.028 | 5 | |
| 4 | 1.3.Ц6.19853 | Масленка | 8 |
| 5 | М10-6gх35.58.019 7796 | Болт | 7 |
| 6 | 10.65Г.069 6402 | Шайба | 7 |
| 7 | М10-6Н.5.019 5915 | Гайка | 8 |
| 8 | М12-6gх30.58.019 7796 | Болт | 11 |
| 9 | 12.65Г.069 6402 | Шайба | 11 |
| 10 | Д395В.13.01.130 | Педаль | 1 |
| 11 | Рычаг Д395В.13.01.110 | 1 | |
| 12 | 3,2х20-019 397 | Шплинт | 5 |
| 13 | ДЗ-98В.13.01.010 | Тяга | 1 |
| 14 | М16-6H.5.019 5915 | Гайка | 1 |
| 15 | ДЗ-98.43.01.019 | Головка тяги | 1 |
| 16 | Д395А.01 17.008 | Палец | 2 |
| 17 | Рычаг Д395В.13.01.090 | 1 | |
