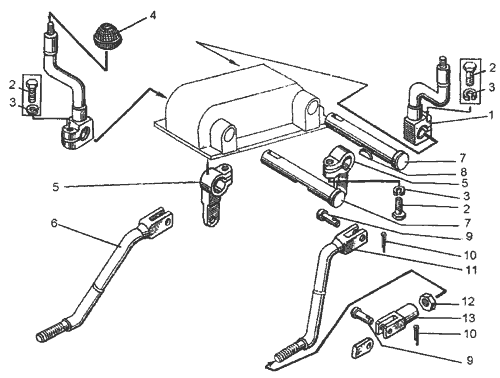

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-98В.13.02.100 | Рычаг | 2 |
| 2 | М12-6gх30.58.019 7798 | Болт | 4 |
| 3 | 12.65Г.069 6402 | Шайба | 4 |
| 4 | Д148В-Л2-77 | Рукоятка | 2 |
| 5 | Рычаг Д395В.13.01.110 | 2 | |
| 6 | ДЗ-98В.13.02.020 | Тяга | 1 |
| 7 | ДЗ-98В.13.02.001 | Валик | 2 |
| 8 | Д395В.03.028 | Шпонка сегментная | 4 |
| 9 | Д395А.0117.008 | Палец | 4 |
| 10 | 3,2х20 397 | Шплинт | 8 |
| 11 | ДЗ-98В.13.02.010 | Тяга | 1 |
| 12 | М16-6Н.5.019 5915 | Гайка | 2 |
| 13 | ДЗ-98.43.01.019 | Головка тяги | 2 |
