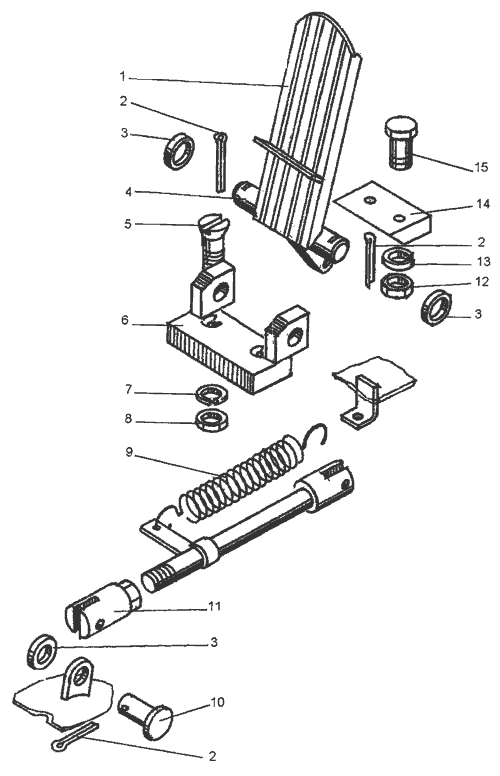

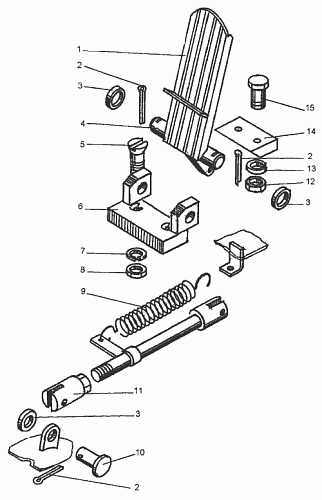

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-140.13.03.010 | Педаль | 1 |
| 2 | 3,2х20.019 397 | Шплинт | 4 |
| 3 | С12.02.019 11371 | Шайба | 4 |
| 4 | ДЗ-140.13.03.003 | Палец | 1 |
| 5 | Д392.05.125 | Винт | 2 |
| 6 | ДЗ-140.13.03.030 | Кронштейн | 1 |
| 7 | 10.65Г.069 6402 | Шайба | 2 |
| 8 | М10-6Н.5.019 5915 | Гайка | 2 |
| 9 | Д395В.13.01.002 | Пружина | 1 |
| 10 | Д395А.01 17008 | Палец | 2 |
| 11 | ДЗ-98В.13.03.020 | Тяга | 1 |
| 12 | 6.65Г.069 6402 | Шайба | 2 |
| 13 | М6-6Н.5.019 5915 | Гайка | 2 |
| 14 | ДЗ-140.13 03.004 | Планка | 1 |
| 15 | М6-6gх25.58.019 7798 | Болт | 2 |
