Снятие кабины автогрейдера

Последовательность снятия кабины автогрейдера ДЗ-98
  1. отсоединить гидроруль от напорной гидролинии насоса;
  2. отсоединить гидроруль от сливной гидролинии и полостей исполнительного гидроцилиндра;
  3. отвернуть соединительные гайки от пневмораспределителя (ключ 22 мм);
  4. отвернуть с наружной стороны полика кабины гайки пневмосистемы (ключ 22 мм);
  5. отсоединить пружину 12 (рис.2.19) от полика кабины, расстопорить тягу 13, выбить пальцы и отсоединить тягу;
  6. снять пружину с рычага управления колесными тормозами и отсоединить тягу от тормозного крана;
  7. расстопорить под поликом кабины ось промежуточной тяги 24 (рис.2.25), выбить ось, отсоединить тягу, установить ось в проушину тяги, надеть и застопорить шайбу;

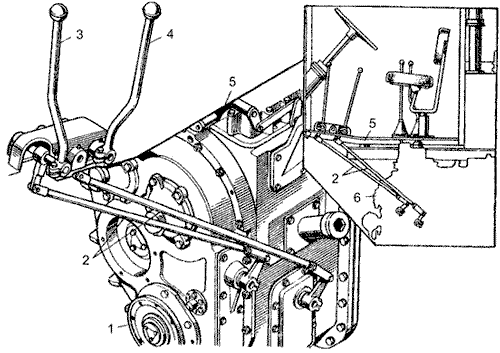

  8. расстопорить под поликом кабины оси регулируемых тяг 2 (рис.2.24), выбить оси, отсоединить тяги, установить оси в проушины тяг, надеть и застопорить шайбы;
  9. повернуть и вынуть шплинты, снять ленты крепления чехла рычага переключения передач, отвернуть рукоятку, снять чехол;
  10. повернуть и вынуть шплинты, снять ленты крепления чехла рычага переключения реверса, отвернуть рукоятку и снять чехол;
  11. расстопорить оси тяг управления гидрораспределителем, выбить оси, отсоединить тяги гидрораспределителя, оси установить в проушины тяг и застопорить;
  12. отсоединить от блока предохранителей, размещенного на задней стенке кабины, провода и вытянуть жгут с этими проводами через отверстие в полике. Разъединить шесть штепсельных разъемов, размещенных под кабиной;
  13. застропить кабину;
  14. вынуть заглушки из четырех отверстий в полике кабины, расстопорить болты под лонжеронами с наружной стороны полика кабины, и придерживая торцевым ключом (27 мм) болты из кабины, отвернуть гайки с наружной стороны;
  15. снять кабину с автогрейдера краном грузоподъемностью более 1 т.
